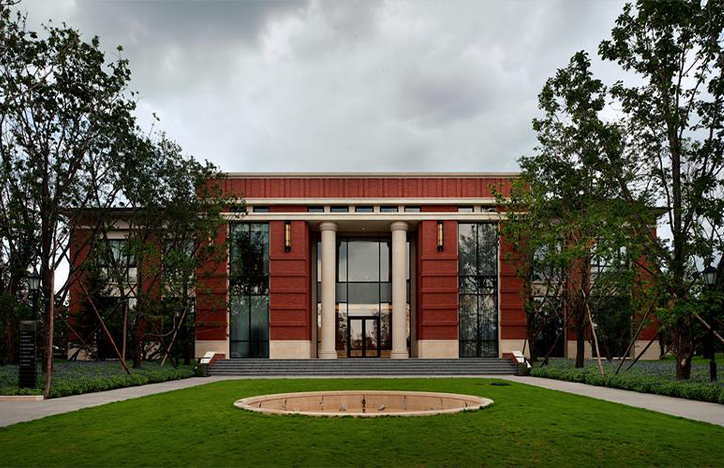

  固安肽古生命科学园

  通用技术试验室工程案例实景图        本工程包含动物实验中心、孵化实验楼、中试实验楼三个标段工艺区域,其中实验动物中心每层建筑面积约1975㎡，总建筑面积约6073㎡，地上三层，建筑总高度19.50m，每层层高均为6.50m；孵化实验楼总建筑面积约6087㎡，地上三层，地下一层，建筑总高度19.00m，孵化实验楼总建筑面积约6087㎡，地上三层，地下一层，建筑总高度19.00m。我公司为该项目提供了完整的系统解决方案，采用Honeywell/Vykon系列产品，满足了实验室及净化空间内对风、水、电控制的高精度及快速反应的要求。       该项目已经于2014年8月正式交付使用。            界面展示

•

  【Tridium经典案例（一）】迪拜21世纪大厦- Tridium 开源框架应用在楼宇自控的典型应用

  小编的话：          VYKON ®是Honeywell全资子公司Tridium旗下的独立品牌，提供开放式智能建筑自动化平台解决方案，用来应对当前系统集成和企业级应用所面临的挑战，确保各种设施系统之间具备完善的互联互通的能力。 VYKON解决方案基于业界领先的Niagara Framework®，能够将设施内重要的建筑系统，如暖通空调（HVAC）、能源管理、照明、视频监控、安全防范、消防、生命安全和其它系统，集成到一个统一的企业级解决方案中，从而帮助设施管理人员、建筑业主、以及系统集成商实现同步化的部署，控制和管理。 VYKON解决方案是具备高弹性的架构，既可以满足单一建筑的需求，也可以用于管理分布在全球的多个园区。VYKON解决方案目前已经广泛在全球各地的办公楼、数据中心、酒店、机场、制造工厂、医院、住宅、便利店、餐厅和学校中部署。        项目背景: 21世纪大厦位于迪拜，坐落在Sheik Zayed的21世纪大厦，以两只展翅的小鸟为灵感，建筑共计53层，楼高269米。建筑包含300套三室套房，100套两卧套房，71000㎡奢华居住空间。超过1800套风机盘管控制器，由变流水系统供应冷冻水，提供舒适的制冷环境。气流控制，水泵，电力，消防以及安保系统分别位于地下室，9层，30层，以及顶层。5套达525吨的冷水机组，冷却塔，备用水泵和电源系统则位于大楼后方的9层停车楼中。    集成商：Dubai-based Pacific Controls  业主：The Al Rostamani Group  顾问公司：W S Atkins (UK) Overseas  机电工程：Emirates Trading Agency      设备及子系统类型：                   总控制点数超过4000点，包含系统如下 l BACNET设备：Carrier离心冷水机组5套                             火灾报警系统                                 Honeywell暖通控制系统15套 l LONWORK® 设备：ASTI控制系统、CEAG的应急照明控制系统 l TCP/IP协议：Schneider电力控制系统 、FG Wilson发电系统、Vicon中央监控系统 项目介绍 原有系统中采用BACNET, LONWORK，MODBUS协议的设备，各成系统，独立运行。 通过FRAMWORK，各种不同协议设备得到集成，搭建了一个简单，开放，集成度高，并可在无添加任何网关，复杂的程序设计或者昂贵的BMS管理系统的情况完成对环境的远程控制的新系统。   Tridium的NIAGARA Frameworktm总量完成了超过4000个控制点的系统集成，将各个不同品牌的控制系统，融合到一个系统中来。   而Nigara系统则将不同厂家不同协议的各类产品集成到一个开放平台中中，没有改变原有设备所采用的协议，没有增加任何特殊的网关。     Niagara系统可以通过浏览器完成对系统的控制。管理者可以通过安全的网络链接在图形化界面上完成对系统的控制。包括数据监测，搜集，趋势记录和分析，集中控制，和子系统数据调整，设备管理，错误采集，报警处理和时间表。而完成这些控制，无需任何BMS管理系统软件。开放式智能化楼控解决方案使得子系统间的互操作性的程度令人影响深刻。举个例子来说，发生火灾报警后，控制系统会将启动预先设定的程序，切断供电设施，并迅速启动应急照明。 Tridium提供多种放协议，保障了产品选择不受不同控制协议的影响，使得业主可以更广泛的选择产品。   客户反馈 太平洋控制商务经理Nigel Mackenzie表示，“项目顾问，WS Atkins说本项目的控制系统的集成度之高，控制效果之好是非常罕见的。”  原文摘自：www.tridium.com 转载请注明出处。  JACE、 AX Supervisor® 服务器和NiagaraAX Framework®是Tridium公司的商标。 北京容汇易通科技发展有限公司是Tridium公司的深度合作伙伴，在实验室及净化空间领域创造性地应用VYKON解决方案，将实验区域内环境控制、气体安全监测、安防监控，暖通控制，实验设备控制，实验室能耗监测，集成到统一的解决方案中，为客 户提供了安全、高效、节能的实验空间。  相关案例敬请期待。

•

  农科院廊坊基地-低温温室自控系统

  项目介绍          中国农业科学院，是由国务院批准成立的新中国三大科学院之一，是全国规模最大、学科最全、综合研究实力最强的国家级农业科研机构。研究领域主要覆盖了我国主要农作物、畜禽与特种经济动物的遗传育种、栽培饲养、疾病防治、产后加工、质量标准与检测、农业经济与农村发展、农业可持续发展与环境保护、农业工程以及农业高新技术研究等学科领域 。       廊坊基地为农科院36个重要研究基地之一。位于河北省廊坊市。 控制内容     空调设备     室内环境 控制界面     主界面             控制平台

•

  【Tridium 经典案例 （三）】安联保险集团-瑞士总部

  项目名称：安联保险集团Hohlstrasse办公大楼改造 项目地点：瑞士苏黎世 项目概况：安联保险集团瑞士苏黎世Hohlstrasse办公大楼，原为安联集团的行政大楼。原有网络系统为CISCO网络产品。Tridium集成商ETAVIS开发了基于Niagara Framework的解决方案，将Niagara Framework 与原有CISCO网络系统集成，完新的IP联通的楼宇控制系统。该方案集成度极高、运行顺畅、节省成本，并与原有系统无缝对接，方便客户多站点远程控制整个楼宇系统。 项目子系统：供热系统、空调系统、报警系统、能源计量系统、电动百叶窗、灯光控制系统、视频监控系统；总计超过700个LON控制点，3000个物理数据点。 项目介绍: 瑞士安联项目组通过Niagara Framework 解决方案，集成了上述系统，使得客户 可以在通过PC端或者任何网关进行控制。集成商将安联公司位于Bleicherweg和Badenerstrasse的控制系统也集成到统一的Framework 框架中。这三套控制系统本身是完全独立的，只能够通过ISDN网络完成互相之间的通讯。集成后，Niagara Framework通过图形化网络界面使得用户能够通过LAN网络或者标准浏览器完成远程控制。开放式的平台结构，帮助客户实现了可靠的网络管理，使得信息和管理尽可能共享。项目共计安装18套JACE。 关于集成商 ETAVIS公司是ABB公司的集成商之一，主要提供楼宇系统、通信系统项目的咨询、设计、安装等服务。ETAVIS公司成为Tridium公司的集成商已有5年之久，基于Niagara Framework 框架的集成项目经验非常丰富。
